太陽を視野内に保持し続けます！
Astro Hutech社製「HINODE（ヒノデ） Solar Guider」

光センサー（2軸）で常に位置を把握 → リアルタイムで視野補正




Astro Hutech社製「HINODE（ヒノデ）ソーラーガイダー」　店頭にデモ機を展示中です！


株式会社マゼラン　天文機材部門「国際光器」
（HINODE Solar Guider正規販売代理店）




（通常￥138,240-）
HINODE（ヒノデ）Solar Guider（一式）
先行新発売特価
￥99,800-（税込み）





太陽を視野内に保持し続けます！光センサー（2軸）で常に位置を把握 → リアルタイムで視野補正

Made in USA！のすごいやつがやってきた！その名は「Hinode（ヒノデ）ソーラーガイダー」。本体前面に配置される＜2軸の光センサー＞により、太陽面の中心位置を判断し、視野内のズレを補正します。推奨は「極軸を合わせ自動追尾赤道儀」ですが、モーターさえついていれば、経緯台等でも対応可能、一般的な恒星のオートガーダーというよりは、太陽を＜視野内に留めておく効果＞が期待できるハイテク機器です。簡単セットアップで非常に使いやすいです！標準付属品として「6芯モジュラー(RJ-12）」のガイドケーブルが付属。

ただいま期間限定で、先行新発売特価（￥99,800-）をご利用頂けます！

　他機種対応のケーブルやオススメオプション等については以下よりどうぞ。（国際光器）







HINODE（ヒノデ）Solar Guiderは：白いBOXの本体（写真／左）を「専用マウンティングバー（現行計3種類をご用意）」を介して望遠鏡本体（ファインダー台座や鏡筒バンド上部、同ブリッジプレート部等）に取付けを行ないます。







マウンティングバー（ビクセン規格用）：本体とのドッキングの様子。このマウンディングバーは「ビクセン規格のメスアリF台座」（全長：101.7mm）のもので、バーには長さがありますので実際の接続時には注意が必要です。（本体取付け時に鏡筒との水平／平行度をある程度合わせる必要があるためです。）







HINODE（ヒノデ）本体を傾ける事ができます：マウンティングバーとの接続箇所のネジ（前後計2カ所）を緩める事で、ある程度、回転方向（左右）に調整が可能です。







本体に専用コントローラーの組み合わせ：写真（左）が「専用コントローラー」です。ユーザーフレンドリーなボタンレイアウトで、非常に使いやすいです。右の本体全面にある「2つの穴」が、太陽の位置を把握する「光センサー（2軸）」で、後方の黄色の丸シール位置に太陽が位置するようにします。







実働時の様子：HINODE（ヒノデ）ソーラーガイダーは、上のコントローラーでガイド状況をリアルタイムで確認できます。明るい場所でも視認しやすい「青色LED」が特徴。（左の1点はビープ音の音量、左の2点がそれぞれ修正を掛けた軸方向、太陽をしっかりと視野に捉えているという意味になります。）







（標準付属の）ケース：ウレタンフォーム（波形）と発砲クッション（カット）で内梱物を程保護します。発砲クッション箇所の3カ所に本体やコントローラー、更には各種ケーブル類を収納します。（外寸サイズ：203×270×84mm／ハンドル部は除く。）







コントローラー：使いやすいボタン配置です。当ガイダーの使用方法は、非常にシンプルです。

　1. （望遠鏡の視野に）太陽を導入、ピントを合わせます。

　2. ガイダー本体後部の「黄色の丸シール」部に太陽が位置されるように本体の取付け位置を調整します。

　3. 「Finder」ボタンを押します。
　　　　（A箇所にLEDが点灯します。→　モーターを駆動して、中心の1点のみが点灯するようにします。）

　4. 架台のモーター倍速を低速（1倍速前後）に切り替え、「Calibrate」ポタンを押します。
　　　　（A箇所が各方向にLEDが数度点灯します。→　最終的には中心の1点のみが点灯します。）

　5. 「Guide」ボタンを押します。（中断／やり直し等の場合には、「Finder」ボタンを押します。）

　なお、上記手順にて取得した「Calibrate（キャリブレート）」データは、通電中は保持しています。







後方からのビュー：この面には各種接続用（コントローラーや各種ケーブル）のコネクター群が確認出来ます。







前面部／これが2軸の光センサーです：左側が「縦軸」、右側が「横軸」の合計2軸の光センサーです。HINODE（ヒノデ）Solar Guiderには、別途ガイド鏡筒等は必要ありません。この2軸のセンサーが太陽の位置を監視します。







背面部／コネクター群：（左から）コントローラー接続用ポート（丸型コネクター）、オートガイド用ポート（6芯モジュラー）、電源ポート（Mini-USB／タイプB）です。







別売マウンティングバー（LANT用）：全長：101.7mm。付属のネジは「2本」です。







別売マウンティングバー（コロナド用）：全長：101.7mm。こちらも付属のネジは「2本」です。







「コントローラー接続用」の専用ケーブル：全長：「およそ2m※」です。（丸コネクター／6ピン）
　　※入荷ロットによりましては、長さが変更となる可能性がございます。







RJ-12・モジュラーケーブル：ガイド用のモジュラーケーブルです。全長：「91cm」です。（RJ-12／6芯：リバース）こちらは、お好みの長さのものをご用意可能です。（有償：お問い合わせ下さい。）







これが電源ケーブル：ミニUSBの「タイプB」でパソコン等の「USBポート（標準Aタイプ）」より供給。（本体の定格電力は「5V-100mA」）全長は「およそ3m※」です。
　　※入荷ロットによりましては、長さが変更となる可能性がございます。







付属品一式をケースに収納：コントローラー、本体、マウンディングバー（ビクセン規格）、接続ケーブル（3種／コントローラー用・ガイド用・電源用USB）がキャリーケースに納められます。

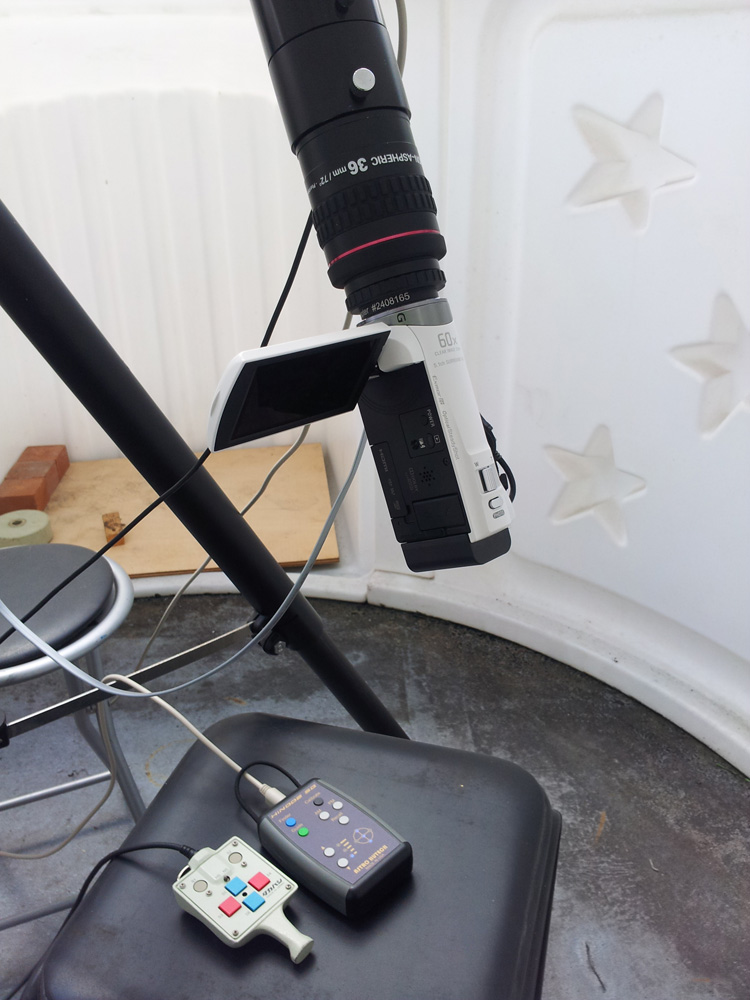

「HINODE（ヒノデ）Solar Guider」を実際に使用してみました（2016年4月19日）

赤道儀　
　タカハシ　EM200・Temma2 Jr（純正メタル三脚）
　　※ガイドケーブル：標準付属ケーブル＋「品番：SAGCtma」を使用。
ガイドレート　
 　キャリブレーション時：0.9倍速
　　　　オートガイド時：0.9倍速
鏡筒　
　ケンコー　SE-120S（D＝120mm F＝5／2枚玉アクロマート）
　　※太陽フィルター：バーダー社製「アストロソーラー」を使用。
アイピース　
　バーダー　ハイペリオン36mm（アスフェリック／非球面レンズ）
　　※ビデオカメラとの接続：下記ハイペリオンアイピース用の専用接写リングを使用。
ビデオカメラ　
　ソニー　ハンディーカム（HDR-CX420）
　　リング1：バーダー社製＃2958080（￥1,600-）／リング2：同＃2408165（お問い合わせ）
延長筒など　
　直視方向での撮影につき、延長筒2本（合計100mm分）を使用
その他　
 　ビデオカメラ側で「ズーミング（Zoom）」で太陽を視野内にて拡大






〜　実際の使用（性能比較） ※動画　〜
※現在誠意編集作業中。近日中にアップロードの予定です。


（HINODE Solar Guiderを使用してみて）担当／坂田が何でもお答え致します：一般的なオートガイダーの「ごく」基本的な使用方法や使用経験等をお持ちであれば、「これ以上」簡単なものはないと感じられるくらいに容易な操作です。もちろん、オートガイダー未経験の方も簡単にお使い頂けます。（サポートは国際光器にお任せ下さい！）近年、まれに見る「使いやすい」ハイテク機器です。



＜HINODE＞　ソーラーガイダー　スペック表

本体サイズ（H×W×T）


コントローラー：114 × 78 × 33 mm／本体：102 × 66 × 51 mm


重さ


コントローラー：114g（ケーブルは除く）／本体：300g（マウンディングバーを含む）


駆動電源（電源ジャック）


DC5V-100mA（本体：ミニUSB-Bタイプ／メス）


付属品


コントローラー・本体・マウンティングバー（ビクセン）・ケーブル3種（USB電源/ガイド用/コントローラー用）・キャリーケース・取り説CD（弊社特製：英文・和文の各取り説他を収録）


販売価格（税込み）


先行新発売特価 ￥99,800-（通常￥138,240-）


対応架台（モータードライブ）


ASCOM準拠「ST-4」6芯モジュラー（メス）コネクターを有する架台／モータードライブシステム。
　→　お問い合わせ　　接続に必要なケーブル等をご案内（お見積もり）致します。
オートガイド用端子がない機種も端子の増設加工（￥24,800-〜／弊社が承ります）を経て、専用ケーブルまでを製作致しますので、接続が出来ない架台はほとんどございません。





オススメ「オプション」 販売価格
電
源
関
係

100V-AC電源アダプター＜仮称＞

情報が確定次第、アップロード致します。


後日アップロード

品番：「-----」


ミニ電池BOX＜仮称＞（5V）

情報が確定次第、アップロード致します。


後日アップロード

品番：「-----」
