補償光学系採用 アダプティブ・オプティックス装置 AO-7

世界中で唯一の市販されているアダプティブ・オプティックス

機能的で、最大にシャープなCCD天体画像をご提供します!






皆様よりの多数のお買い上げを下さいまして、誠に有り難うございました。
「AO-7・アダプティブオプティクス装置」は完売致しました!
この度の完売により、新製品と致しまして
「AO-8(ST-XE用)」をご用意致しております!





モデルAO-7 アダプティブ・オプティクス装置

モデルAO-7は、ST7/8/9/10/2000カメラのユーザーの皆様が、その望遠鏡を使用して観測現場で最高の画像解像度が得られるように設計されています。SBIGは、これらのイメージングカメラで星の画像を安定化し解像度を高くするために2個のガイディングCCD素子を活用しています。AO-7システムには、大気修正用の高速ティップティルトミラー、およびLucy-Richardsonアルゴリズムを実装する新しい画像強化ソフトウェアの2つのコンポーネントからなります。

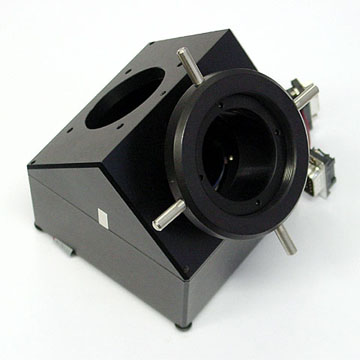

アダプティヴ・オプティックス装置「AO-7」本体は、大型2インチ天頂ミラーのような形状を用いております。シュミカセ専用取り付けリングは標準装備で、このリングを取り外せば、42mmTネジ(AO7側がメス)となり、一般市販品のカメラアダプター等への接続も容易に行えるようになります。AO-7の制御及び電源等のすべては、接続ケーブルをカメラ下にあるジャツクと繋ぐだけで行えます。CFW-8Aやリレ−接続も同時に行えるように、接続ケーブルにもう1つの分岐ジャックが標準付属となっております。





ティップティルト高速ガイディング

2個目のガイディングCCDをイメージングセンサーとして使用して、ガイド星の位置を最高1秒に40回読み出すことができ、ティップティルト鏡を調整して、星をイメージングCCDの露光期間、指定画素に保持することができます。ティップティルト鏡は、10ミリ秒で指定位置の20%内に移動し固定することができます。これは、他の望遠鏡のモータードライブに比べて大幅に速い反応速度です。その結果、より鮮明な星やより明確に定義された星雲の特徴を得ることができます。一般に、口径25cmの望遠鏡で10等級の星を1秒に10フレーム、ガイディングできます。Model ST-7の望遠鏡の範囲は、焦点距離2000mmの望遠鏡で、5O画素、または2秒各の修正で、これは、赤経軸を直接修正しなくても、多くの実装のピリオディックスエラーに対処するには十分な値です。モデルAO-7はすべてのガイディング機能を実行できます。安価な望遠鏡設備で、うまくガイディングされた画像を得ることができます。



この比較画像でご覧の通り、AO-7では星像の中心芯部の強度および中心直径が大幅に改良されており、画像の解像度が向上しています。上記図解は、セルフガイド機能使用で撮影しましたが、AO-7使用時の星像中心径(FWHM)は、AO-7なしと比較して、0.62倍に更に押さえることが実現できています。





LUCY-RICHARDSON画像強化アルゴリズム

AO-7は、画像の詳細部を大幅に向上させるとともに、視覚的に少なくとも2倍の精度となるLucy-Richardson画像鮮明化プログラムと共に出荷されます。使用アルゴリズムは、ハッブル天体望遠鏡の画像で使用するそのものと同じものです。その結果、従来ならアマチュア望遠鏡では見られないような最高の画像が得られるようになります。

この強化プログラムは、Windows 98と互換性があります。この強化機能に加え、複数の画像の表示、バックグラウンドとモニターでの詳細の可視度を上げる範囲の変更、画素値を調査する十字モード、ネガ画像表示モード、水平方向および垂直方の画像回転などの多くの機能があります。


AO-7本体の円形ティップ・ティルトミラーと本体。ミラーの裏面に内蔵の磁石が写真で見えるメタルコイルからの電流に合わせて稼動して、ティップ・ティルトミラーも高速にかつ非常に精密な修正を実現します。AO-7の電源は直接カメラから供給され、別電源不要。制御全般はCCDOPSソフトウエアでマウスクリックで行ないます。



AOシステムは、すべてのモデルST-7/8/9/10/2000カメラに簡単に取り付けることができ、CCDカメラと共に出荷されるCCDOPSソフトウェアで操作可能です。

この優れたシステムは、大気の乱れや風による振動を削減し、大部分の望遠鏡のモータードライブにある「ピリオディックモーションエラー」を抑制することにより、CCDイメージングを大幅に向上しています。


AO-7 スペックシート
 製品名  アダプティヴ・オプティックス装置AO-7
 方式  高速ティップ・ティルトミラー使用
 特長  1秒に最大50回の修正が可能
 1サイクルの修正時間  0.001秒の速度で1つの修正を行う
 ティップティルト範囲  最大250μ
 電源  電源は付属の制御/電源ケーブルを介して、カメラから供給されます
 制御
電源は付属の制御/電源ケーブルを介して、カメラ用の制御ソフトでマウスクリック制御可能。 → 最新版CCDOPS(日本語版)はこちら
 対応カメラ  ST-7/8/9/10/2000の各シリーズ全て(デュアルCCDカメラ機種) ※「i」シリーズは非対応
 非対応カメラ  ST-L全シリーズ/ST-4000シリーズ
 本体重量  約700グラム
 本体寸法  長さ90 x 幅90 x 高さ90mm (三角天辺から底まで)
 望遠鏡への取り付け  シュミカセ専用取り付けリング付属。当リングを外せば、42mmTネジでの取り付けも可能
 お薦めオプション  AO-7 → CFW-8A直結取り付け専用プレート (品番: acad)
 付属品
AO-7本体、取り付けに必要ネジ類、ヘクスキー、AO-7操作マニュアル(和文および英文)、CCDSHARP画像処理ソフトウア(CCDSHARP専用マニュアルは英文のみ)、接続方法補足説明書
 販売特価  ご好評のうちに完売致しました!(ありがとうございました)
 製品品番  0595
ご注意
AO-7は分離された状態で発送させて頂きます。ユーザー側でカメラへの取り付けと簡単組み立て要(解説書あり)。一部の旧型カメラへの取り付けの際は、専用ROM交換も要です(ご不明の場合は、お問い合わせ下さい。)



ロングセラー超人気製品のA0-7は、SBIGの都合により、製造中止決定!
皆様からの多数のご注文により、無事に完売致しました!



フラットな面はカメラ又はCFW-8Aと接続します。オプションのAO-7 → CFW-8A直結取り付け専用プレート使用で、CFW-8Aとの直結接続ができ、光路長をできるだけロープロフィール(短縮)にもできます。
