SBIG社製冷却CCDカメラ&オートガイダー
<オートガイド接続用パーツ
一覧表


SBIG社製「冷却CCDカメラ専用」オートガイド接続チャート
(クリックでファイルをダウンロード)



STF-8300シリーズ」「STTシリーズ」「STXLシリーズ」におきましては、

以下の「新型機種(ST-8300/ST-X/SG-4)」の内容に準じて
オートガイド接続が可能となります。


なお、
「ST-4」「ST-5」「ST-6(A・B)」等はこちらのリスト
に掲載のケーブルのみ
で接続可能です。





上記表の見方

「A:」………


「B:」………


「C:」………



「D:」………


「E:」………


「F:」………

CCDカメラとリレーアダプターボックス(RAB)の接続用ケーブル。カメラ機種によって数種類あり。2007年以降はRABに全てのCCDカメラ機種用のものが標準付属されています。(別ご用意不要)

リレーアダプターボックス
SBIG社製CCDカメラなら、全ての機種に共用可能。なお、片末端の「D-sub15ピン(オス)」は、ST-4と完全互換となります。

お手元の
モーターコントローラーをお預かりの上、「オートガイド用端子+専用接続ケーブル」を作成致します。一般的には「コントローラー本体」に端子を増設、それに合わせて接続ケーブルを作成/お届け致します。既に「ST-4用」として加工されたコントローラーならばそちらをご利用頂けます。(加工期間:12〜21日程/¥24,800-〜¥41,800-。)

既存のオートガイドケーブルをご購入頂く事で接続が可能。こちらも既に「ST-4用オートガイドケーブル」をお持ちの方は流用可能です。それぞれの機種用に多数ございます。

ST-i専用に設計したリレーアダプターボックス。こちらも既に「ST-4用オートガイドケーブル」をお持ちの方は流用可能です。それぞれの機種用に多数ございます。

SBIG社製「ST」用に設計したリレーアダプターボックス。こちらも既に「ST-4用オートガイドケーブル」をお持ちの方は流用可能です。それぞれの機種用に多数ございます。

接続に必要なケーブル(一例)

モーターコントローラー「タカハシ製PD-5XY」をオートガイド対応する場合

必要なパーツは:
SBIG社製「RAB」(
¥39,800-) もしくは 「SJリレーボックス」(¥19,800-〜

プラス

「品番:
0567」 コントローラー加工(PD-5) ¥29,800- の組み合わせにて接続が可能となります。


パーツ価格表
品番
製品名
販売特価
取扱種類
図内
記号
<オートガイドアダプター>
オリジナル SJリレーボックス(ST用)
※上記を使用する事で「ST-4」と完全互換になります。
つまり「ST-4用」オートガイドケーブルが利用可能となります。
正規ユーザー様
税込み販売特価 ¥19,800-

(一般ユーザー様税込み価格 ¥44,800-)
「F」
0545
<オートガイドアダプター>
SBIG リレーアダプターボックス(RAB)
※RABを使用する事で「ST-4」と完全互換になります。
つまり、SBIG社製冷却CCDカメラの全てのモデルで
「ST-4用」オートガイドケーブルが利用可能となります。
税込み
¥39,800-
ご注文後
お取り寄せ
(最大65日程)
「B」
<オートガイドアダプター>
オリジナル SJリレーボックス(ST-i専用)
※上記を使用する事で「ST-4」と完全互換になります。
つまり「ST-4用」オートガイドケーブルが利用可能となります。
正規ユーザー様
税込み販売特価 ¥19,800-

(一般ユーザー様税込み価格 ¥44,800-)
「E」
↓ 直結可能な「カメラ」※SG-4ST-iST-8300STF-8300ST-XSTTSTXLシリーズ ↓
「-----」 <ST-8300/SG-4/ST-X/ST-i他専用直結ケーブル>
TICケーブル(上記カメラモデル専用)
※上記対応カメラにてこのケーブルのみで接続完了。
直結型
<リレーボックス等が必要のない>オートガイドケーブルです!
お問い合わせ カメラに
標準付属
「D」
SAGCtma <ST-8300/SG-4/ST-X/ST-i専用直結ケーブル>
SA タカハシTemmaケーブル(上記カメラモデル専用)
※上記対応カメラにてこのケーブルをご併用頂く事で接続完了。
直結型の「最新型」ケーブルです!
税込み
各¥7,020-
在庫製品 「D」
SAGC2K <ST-8300/SG-4/ST-X/ST-i専用直結ケーブル>
SA スカイセンサー2000ケーブル(上記カメラ専用)
※上記対応カメラにてこのケーブルをご併用頂く事で接続完了。
直結型の「最新型」ケーブルです!
+
リレーアダプターボックスから架台までの接続ケーブル・加工 <ST-4用、及び完全互換> 一覧
新製品! タカハシ Temma2「M」/直結用!!! 税込み
¥10,800-
在庫製品 「D」
1611
ビクセン スカイセンサー2000(PC)/スターブックSX・SXD用
タイプS・Ten用は「品番:0518」が対応)
税込み
¥8,640-
在庫製品 「D」
国際光器 ヘラクレス赤道儀(SS2000PC仕様)
国際光器 アルヒナ赤道儀(SS2000PC仕様)
新発売!
新製品! 「オートガイド接続用」ケーブル ※自作用 お問い合わせ 在庫製品
「D」
0567
ビクセン DMD-3 税込み
各¥24,800-
ハンドコント
ローラーを
お預かり後

約12日程
「C」
ビクセン SD-1・DD-1 ※GP仕様
ビクセン DD-2(AGA-1対応型も含む)
ビクセン DD-1 ※アトラクス仕様
ビクセン スカイセンサー3S・3D ※GP仕様
0568
ビクセン スカイセンサー1
税込み
各¥34,800-
ハンドコント
ローラーを
お預かり後

約14日程
ビクセン スカイセンサー2
タカハシ EM-100赤道儀用
タカハシ PD3-XY
タカハシ PD4-XY

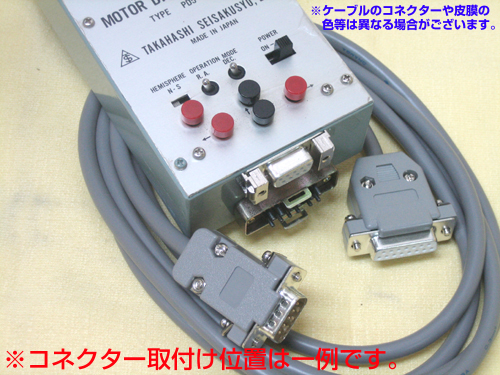

タカハシ PD5-XY →写真

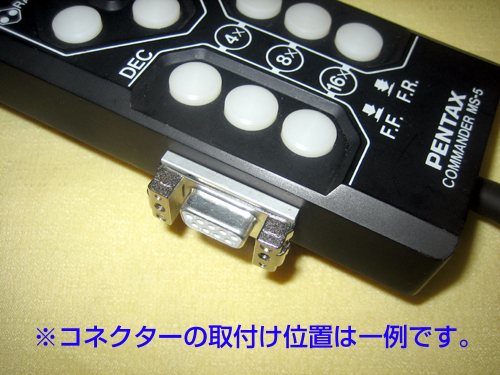

ペンタックス Ms-5用・ハンドコントローラー側加工
ペンタックス Ms-3n用
0569
アスコ製/宇治天体精機製/エルデ光器製/光曜製/五藤光学製/SHOWA製/タカハシ製(公共大型用)/中央光学製/永田光機製/ニコン製/西村製作所製/NTK製/ミカゲ光機製/三鷹光器製/ユーハン工業製/ヨシカワ光学製 等々
税込み
各¥44,800-
同お預かり後

約21日程
0568
ペンタックス Ms-4用・ハンドコントローラー側加工
税込み
¥31,800-

コントロール
パネルの両方
をお預かり
(約21日程)
0569
ペンタックス Ms-5用・コントロールパネル側加工
税込み
各¥41,800-
ペンタックス Ms-4用・コントロールパネル側加工

ノブオ電子 ピクシスシリーズ
(要:オートガイド対応バージョンの内部ROM/マイコン
「Guider」ポートは必須。更に内部のマイコンが
オートガイド対応(Ver???)となっている必要があります。

-----
その他の機種・ハンドコントローラー加工(など) 実績豊富! 要お見積もり
-----
ペンタックス Ms-55シリーズ用 要お見積もり 「D」
タカハシ EM10/200/500(従来型)共用 要お見積もり(参考¥29,800-)
0516 タカハシ PD6-XY 税込み
¥10,800-
在庫製品
0515 タカハシ EM10/200/500(USD/Temma)共用 税込み
¥10,800-
タカハシ PD7/8-XY
タカハシ Temmaシリーズ用
tsagc2M タカハシ Temma2「M」用 税込み
¥11,880-
----- 宇治天体精機 スカイマックス4 要お見積もり(参考¥29,800-)
----- 宇治天体精機 スカイマックス(ST-4端子付き)
0518 ミード LX200/同GPS/RCX 各シリーズ共用
※LX90/LT/LSの各シリーズはオートガイド端子が
非付属の為、非対応となります。
税込み
各¥4,200-
在庫製品
ロスマンディ GM8/G11/GM200 共用
国際光器 ロスマンディZ
JMI NGT12/NGT18 共用
セレストロン CPC/CGEMシリーズ・Advanced GT/NexStar共用
新ケンコーシリーズ(Sky Explorer EQ/HEQ5・6シリーズ)
サイトロン Sky Watcher EQ-8
国際光器 アルヒナ赤道儀(標準仕様)
「E-Zeus」自動導入システム
スターブック・TypeS・Ten
SX/SXD用は「品番:1611」が対応)
ビクセン DD-3・コントローラー
「K-ASTEC」社製モータードライブシステム(全般)
「M-UNO」赤道儀(SYNC SCAN仕様)
※上記以外のモータードライブ用につきましては、お問い合わせ下さい。



実際のご注文につきましてご注文方法
→ 図内「C:」機種に限る ←

ご送付頂くもの:(架台の)
モータードライブコントローラー本体のみご注文書こちらよりダウンロード・印刷してご利用下さい)
接続ケーブルなどは必要ありません)

ご送付先:
〒615-8215 京都市西京区上桂大野町7-7 国際光器(SBIGジャパン) TEL:075-394-2625

以上、物品をお預かりの後に専属の業者にて対応加工を行ないます。(加工納期:12〜21日)
なお、これらの追加加工におきまして、お預かりのコントローラー本体の基本機能/性能に変わりはございません。
(どうぞご安心下さい。)
