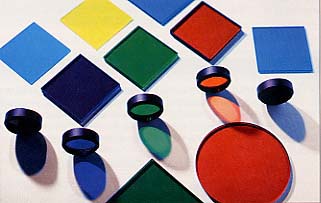

光電測光専用フィルター
「ジョンソン U・
BVRI

「AR(アンチ・リフレクション)コーティング」標準装備!
※迷光乱反射・ゴースト等の発生を徹底抑制。 乱反射率「≒0.00%」!


表中のフィルターサイズについて:
「31.7mm」=

SBIG製ST-XEシリーズカメラ用フィルターホイール「CFW-9/10」(他)に対応(M28.6mm・セル付き)
 ※付属するフィルターセルの寸法はこちら
「φ49.5mm」=
SBIG製ST-Lシリーズカメラ内蔵フィルターホイール「φ50mm」(他)に対応(セルなし)
「50mm角」=
SBIG製ST-Xシリーズカメラ用フィルターホイール「FW7-STX」(他)に対応(セルなし)

NEW! 干渉用フィルターの清掃に! 弊社が自信を持ってオススメするメンテナンスツール! NEW!

品番
製品名称
製品詳細
販売特価
 CSFCK
CS社製
「干渉フィルター・クリーニングキット」

付属品:
アルコール系溶剤(500ml)・ラテックス(Latex)製手袋(多数量〕・ラテックス(Latex)製フィンガー手袋(多数量〕・コットン製要塞拭き取り用パフ(多数量)・英文取扱い説明書・ハンズフリー式溶剤ディスペンサー(プッシュ式溶剤容器)・エアブロアー・Zipロック袋(適数量)・特殊レンズクロス(最終拭き取り仕上げ用)・専用「ハードケース」

← ←
 OWSE
「オプティカル・ワンダー」
クリーニング溶液
付属品:
「オプティカル・ワンダー」クリーニング液(溶剤)・日本語取扱い説明書(プリント)
取扱休止
(¥1,200-)
 OWCC
「オプティカル・ワンダー」
クリーニングクロス
付属品:
「オプティカル・ワンダー」クリーニングクロス・日本語取扱い説明書(プリント)
← ←


ジョンソンフィルターとは?

 高精度光電測光を可能とする「ジョンソン/カズンズ」フィルター(以下「ジョンソンフィルター」と省略)は、世界中で一般的に幅広く使用されており、世界中の観測者が共通して愛用、同フィルターの有するスペクトル特性は一般市販品のCCDカメラと非常に相性が良く、弊社では特に「SBIG社製冷却CCDカメラ」との併用で多くの販売実績を誇っております。







ジョンソン・フィルターの歴史と正式名称/記載事項について

1960年代に研究者「ジョンソン氏」は、現在の「U」「B」及び「V」バンドを正確に測定するためのフィルターの定義を設定しました。また後に、もう一人の研究者「カズンズ氏」が、「R」及び「I」バンドを測定するためのフィルターを定義しました。そのため、ジョンソンと呼ばれているフィルター類を正式に呼称する場合、「ジョンソンU」、「ジョンソンB」「ジョンソンV」「カズンズR」及び「カズンズI」と呼ばなければなりません。

 今日までに「ジョンソン系」フィルターは、世界中で広く使用されているため、ユーザー様により「ジョンソンUBV」と「カズンズRI」又は、「ジョンソン/カジンズUBVRI」など様々な名前で呼ばれているわけです。他にも「ジョンソンUBVRI」とも呼ばれ、場合によっては「R」又は「I」フィルターを「ジョンソンR/I」、カズンズの「R/I」又はジョンソン/カズンズ「R/I」とも呼ばれ、正しい情報がなければ混乱を起こしてしまうこととなるでしょう。

 光電測光は、元来、日本の浜松ホトニクス社製特定のフォトマル光電測光器(Pー1型だと思われる)と当時のジョンソンフィルターを使用して、測定が行われておりました。そして、その特定の波長域(バンド)のみを透過する(パス)フィルターが開発され、そのバンドパス波長域により名義されています。

 但し、これらはジョンソン氏が60年代に旧型のフォトマル管を使って測定した結果となり、現在はフォトマル管を使用することが少なく、ほとんどの場合には冷却CCDカメラを使用して行われるため、元来の「ジョンソン系フィルター」をそのまま使用すると、スペクトル反応の結果が大きく異なることとなります。旧型のジョンソン「B」フィルターと冷却CCDカメラを使用した測定結果と同じ「B」フィルターと、フォトマル管で得らる測定結果と大幅な食い違いが発生してしまうわけです。

 この問題を解決するため、1990年に「マイク・ベッセル氏」がCCDカメラを使用した場合に、正しいバンドパスを測定できるように、新しいフィルターの規格を定義・発表しました(Bessell, PASP, 102: 1181-1199, 1990年10月)。つまり、この最新版の「ジョンソン」フィルターこそが「ベッセル UBVRI」フィルターと呼ばれています。

 弊社が販売する「ジョンソン・フィルター」は、正に冷却CCDカメラとの互換性に優れている「ベッセル UBVRI」タイプとなっております。このフィルターは世界中の光電測光に使用され、殆どの観測に対して正しい選択と言えます。混乱を防ぐため、弊社取扱いの「ベッセルUBVRIフィルター」は、下記ような名称でも、呼ばれている場合もございますので、ご参照までにお含み下さい。


弊社取り扱いの「ジョンソンフィルター」は:
  * U
  * B
  * V
  * R
  * CR
  * I
  * UBVRI
  * ジョンソンUBVRI
  * ジョンソン・セット
  * カズンズ・セット
  * ジョンソン/カズンズ
  * ジョンソン/カズンズUBVRI
とも呼ばれます


上記ベッセル規格フィルター以外にも、各種光電測光用のフィルターの製作を特注にて行わせて頂く事も可能です。ご注文やお見積もりご希望の際は、ご希望のフィルタースペックを正確にお知らせ下さい

また、他にもより特殊な光電測光システムや各種専用フィルターの取り揃えもございますので、その一部をお客様への情報として掲載致します。ご参照下さい。



ジョンソンフィルターの他に、下記のような規格(など)のフィルターも納品できます:
 * ハリスUBVRI(ベッセル同様ですが、厚みは4mm)
 * アリゾナ1 頻繁にハリスUBVRと同時に使用され、ベッセルより半値幅は狭い
 * ストロムグレン ubvy(ベッセルより更に反値幅が狭く、紫外/紫及び青バンドパス測定によく使用されます)
 * SDSS  u` / g` / r` / i` / z`
 * スアン/ガン uvgriz
 * BATC 1.2.3.,,,,,15 紫外から近赤外測定覧pp
 * ミロン
 * ワシングトン C、M    等々
ご用命はどうぞお気軽にお問い合わせ下さい。


ジョンソンフィルターの詳細スペック
 ドイツのショット社製専用ガラス材使用、屈折率 約1.52(一般光学ガラス同様)
 CWL許容範囲 :±15% or ±10% of FWHM
 FWHM許容範囲:±15% or ±10%
 ブロッキング特性:300-1200nm,0.01%以下 ※0.001%(測定平均値)
 平面精度:λ/4(1インチに付き)
 平面性誤差:120秒角以内


ジョンソンフィルタースペック

 標準取扱い「UBVRI」フィルターの厚みは5mmとなっており、SBIG 社製「ST-XEシリーズ」及び「ST-Lシリーズ」CCDカメラに同焦点となるように仕上げております。「ST-XEシリーズ」用ジョンソンフィルターは、SBIG CFW-9(もしくはCFW-10)カラーフィルタ・ホイール対応の31.7mmサイズフィルターセルが付いています(有効口径はおよそφ25mm。)「ST-Lシリーズ」用ジョンソンフィルターは、大型50mmφのサイズとなっており、ST-L内蔵の50mmフィルター専用フィルターホイール(FW-5)もしくは「FW-8」と簡単に装着できます。セット及び単品での販売も行なっております。

ジョンソン CLEAR フィルター

 ジョンソンフィルタ-を使用せずに、しかもピントの再調整を避けたい場合は、ピント位置を保持する同厚みの「ジョンソンCLEAR (透明)フィルター」をご利用下さい(マルチコート処理済み。)

SHOTT社特殊ガラス採用

 ジョンソンフィルターは、一般的な干渉フィルターとは違って、ベースになるフィルターガラス素材は、ドイツはあの有名なショット(SHOTT)社の色付き特殊ガラス材を使用しています。SHOTT社ガラス採用により、微細なスペクトル反応特性を実現しています。生産ロットごとにより、そのスペクトル値がわずかな変化する場合がございますが、光電測光をはじめ、あらゆる用途での観測/撮影結果に影響しませんのでご安心の上、ご使用下さい。また、これらのフィルターは光学系のF値に関係なく使用が可能です。

防反射アンチリフレクション「A/Rコート」実施

 撮影時の最大透過率を確保するため、全てのジョンソンフィルターは、A/R(超防反射)コート処理済みです。

他サイズ/スペックの特注製作も可能

 更に高精度でかつある特定波長のみにスペクトル反応を持つフィルターの特注も随時受け付けしております。ご希望の特殊フィルターは一枚から作成が可能ですので、ご希望のスペックや寸法等をお気軽に
お問い合わせ下さい。お問い合わせ後にお見積り申し上げます。その他「ベッセル」、「ストロムグレン」、「ハリス」など専用規格の光電測光用フィルターも特注にて製作することが可能です。


「U」フィルター 「B」フィルター 「V」フィルター 「R」フィルター 「 I 」フィルター
CWL/FWHM:364/32nm
 CWL/FWHM:435/98nm
CWL/FWHM:538/98nm
CWL/FWHM:630/118nm
CWL/FWHM:894/337nm
ピーク透過率:60%
 ピーク透過率:65%
ピーク透過率:80%
ピーク透過率:80%
ピーク透過率:85%
1mmUG1+1mmS8612
2mmGG385+1mmBG12
2mmGG495+3mmS8612
2mmOG570+3mmKG3
3mmRG9+2mm fill
+3mm fill
+2mmS8612
 CWL = Center Wave Length  FWHM = Full Width Half Maximum


表中のフィルターサイズについて:
「31.7mm」=

SBIG製ST-XEシリーズカメラ用フィルターホイール「CFW-9/10」(他)に対応(M28.6mm・セル付き)
 ※付属するフィルターセルの寸法はこちら
「φ49.5mm」=
SBIG製ST-Lシリーズカメラ内蔵フィルターホイール「φ50mm」(他)に対応(セルなし)
「50mm角」=
SBIG製ST-Xシリーズカメラ用フィルターホイール「FW7-STX」(他)に対応(セルなし)


品番 品名 タイプ サイズ 厚み フラットネス A/Rコート 税込み販売特価
0598
ジョンソン/カザンズ
U フィルター
透過グラフ
31.7mm
厚み:5mm
+/- 0.15mm
両面
平面研摩
標準装備
¥37,800-
JSTLU
φ49.5mm
¥59,800-
J55U
50mm角
¥95,800-
0599
ジョンソン/カザンズ
B フィルター
31.7mm
¥37,800-
JSTLB
φ49.5mm
¥59,800-
J55B
50mm角
¥95,800-
0600
ジョンソン/カザンズ
V フィルター
31.7mm
¥37,800-
JSTLV
φ49.5mm
¥59,800-
J55V
50mm角
¥95,800-
0601
ジョンソン/カザンズ
R フィルター
31.7mm
¥37,800-
JSTLR
φ49.5mm
¥59,800-
J55R
50mm角
¥95,800-
0602
ジョンソン/カザンズ
I フィルター
31.7mm
¥37,800-
JSTLI
φ49.5mm
¥59,800-
J55I
50mm角
¥95,800-
0591
ジョンソン/カザンズ
透明 フィルター
31.7mm
¥24,800-
JSTLC
φ49.5mm
¥44,800-
-----
50mm角
未発売
J317A
ジョンソン/カザンズ
U B V R I
5枚セット
31.7mm
5枚セット特価
¥159,000-
JSTLA
φ49.5mm
5枚セット特価
¥259,000-
J5050A
50mm角
5枚セット特価
¥419,000-



以上、よろしくご検討下さいませ。
ご質問等がございましたら、どうぞお気軽にお問い合わせください。
